Máquina de medición de coordenadas de la serie Taquina

Máquina de medición de coordenadas de la serie Taquina: Descubre el rendimiento preciso y confiable de nuestra fábrica. ¡Obtén resultados impecables para tus productos!
Solicitar un presupuesto

Detalles del producto

Información Básica.

No. de Modelo.
Taquina Series
Código del HS
90318020
Capacidad de Producción
10 Sets/Month

Descripción de Producto

Taquina Series Coordinate Measuring Machine
Taquina CMM Tamaño de carrera: 400x500x400 ~ 2000x3000x1500mm

CMM Introducción:
La serie Taquina de CMM está fabricada con aleaciones de aluminio de calidad aeronáutica, que pueden cumplir los requisitos de los clientes para una alta eficiencia de medición, y pueden localizar y medir a velocidades extremadamente rápidas.
La dirección y adopta una estructura flotante de cuatro lados, que elimina la torsión del movimiento y garantiza la alta rigidez y estabilidad de la máquina.

Características de CMM:
  1. Mesa de trabajo fija de granito, los ejes XZ están hechos de aleación de aluminio de alto rendimiento, buena adaptabilidad a la temperatura y velocidad de movimiento más rápida;
  2. Mesa de trabajo de granito con guía integral de "cola de milano" en el eje y, eliminar el paso y la orientación, también proporciona una estabilidad de movimiento superior;
  3. Equilibrio de aire del eje Z con autoprotección, mejora la capacidad de movimiento;
  4. Sistema avanzado de transmisión por correa síncrona, antideslizante y con alta rigidez, que garantiza una alta estabilidad y un menor ruido.;
  5. Los cojinetes de aire de alta precisión, rígidos y precargados en todos los ejes pueden garantizar que la guía nunca se amortigua;
  6. El sistema de transmisión utiliza un servomotor de CC de alta potencia y un nuevo reductor de cinta de doble nivel para garantizar la rapidez y precisión de los ejes;
  7. Escala de acero tónico RENISHAW, expansión libre con el cambio de temperatura;
  8. En todos los subsistemas importantes se utilizan partes famosas de todo el mundo.

Especificaciones técnicas:
MODELO Viajes de trabajo Precisión de medición Tamaño CMM Sobre de trabajo Peso Artículos permitidos
Peso 		3D
Velocidad máxima 		3D velocidad máxima acelerada
X Y Z P PH
mm mm mm MPEE
(um) 		MPEP
(um) 		MPEE(um) MPEP
(um) 		mm mm mm mm mm mm Kg Kg mm/s mm/s2
Taquina 454 400 500 400 1,3+3L/1000 1,3 1,2+3L/1000 1,2 1000 1240 2240 525 995 600 590 500 800 1900
Taquina 564 500 600 400 1,3+3L/1000 1,3 1,2+3L/1000 1,2 1100 1340 2240 625 1095 600 720 500 800 1900
Taquina 686 600 800 600 1,5+3L/1000 1,5 1,3+3L/1000 1,3 1200 1650 2660 730 1400 800 980 700 800 1900
Taquina 8106 800 1000 600 1,7+3L/1000 1,7 1,4+3L/1000 1,4 1400 1850 2660 930 1600 800 1290 1000 800 1900
Taquina 8156 800 1500 600 1,7+3L/1000 1,7 1,4+3L/1000 1,4 1400 2350 2660 930 2100 800 1620 1000 800 1900
Taquina 10128 1000 1200 800 1,9+3L/1000 1,9 1,5+3L/1000 1,5 1690 2370 3150 1190 1814 1040 2490 1800 580 1800
Taquina 10158 1000 1500 800 1,9+3L/1000 1,9 1,5+3L/1000 1,5 1690 2670 3150 1190 2114 1040 2850 1800 580 1800
Taquina 10208 1000 2000 800 1,9+3L/1000 1,9 1,5+3L/1000 1,5 1690 3270 3150 1190 2614 1040 3440 1800 580 1800
Taquina 121510 1200 1500 1000 2,2+3L/1000 2,2 1,9+3L/1000 1,9 1890 2750 3330 1390 2200 1200 3370 2000 500 1100
Taquina 122010 1200 2000 1000 2,2+3L/1000 2,2 1,9+3L/1000 1,9 1890 3350 3330 1390 2700 1200 3950 2000 500 1100
Taquina 152010 1500 2000 1000 2,8+3L/1000 2,8 2,5+3L/1000 2,5 2190 3350 3370 1690 2700 1200 5260 3000 500 1100
Taquina 152512 1500 2500 1200 3,2+3L/1000 3,2 2,9+3L/1000 2,8 2190 3850 3870 1690 3200 1400 6770 3000 450 1100
Taquina 153010 1500 3000 1000 3,2+3L/1000 3,2 2,9+3L/1000 2,8 2260 3910 3420 1690 3700 1200 8160 3000 450 1100
Taquina 153512 1500 3500 1200 3,5+3L/1000 3,5 2,9+3L/1000 3,0 2260 4410 3890 1690 3700 1400 9250 3000 450 1100
Taquina 152515 1500 2500 1500 3,5+3L/1000 3,2 2,9+3L/1000 2,8 2190 3980 4500 1680 3330 1700 7000 3000 400 900
Taquina 153015 1500 3000 1500 3,5+3L/1000 3,5 3,2+3L/1000 3,0 2260 4040 4520 1680 3830 1700 8490 3000 400 900
Taquina 163515 1600 3500 1500 3,5+3L/1000 3,5 3,2+3L/1000 3,0 2360 4540 4520 1780 4330 1700 10010 3000 400 900
Taquina 203015 2000 3000 1500 4,0+4L/1000 4,0 3,5+3L/1000 3,5 2760 4240 4520 2180 3930 1700 11250 3000 400 900
Instalación de entorno
Tensión de alimentación 110/60Hz; 220V/50Hz Precisión del filtro: 0.3μm Gradiente térmico: 0,5ºC/m Ciclo de temperatura por hora: 0,5ºC/h.
Presión de aire: 0,5~1,0Mpa Suministro de aire: 0,12~0,45 m3/min Humedad relativa: 55%~65% Rango de temperatura: 18~22ºC.

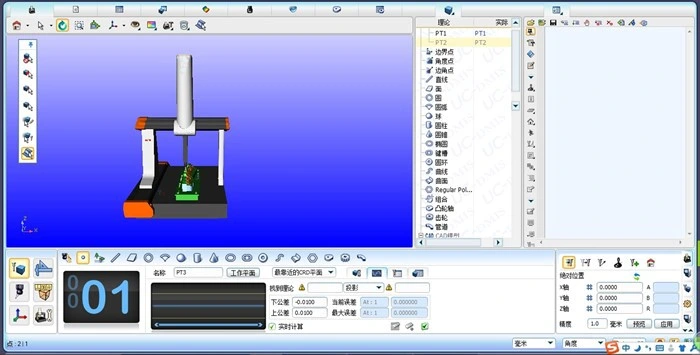

Introducción al software: RATIONAL-DMIS para WINDOWS (CAD de 64 bits + +):
  1. Pantalla gráfica, medición a escala completa
  2. Programación DMIS 5,0, soporta técnicas de programación avanzadas
  3. La pantalla gráfica incluye el proceso de medición, las características, los modelos de sensor y los informes de salida
  4. Salidas disponibles en varios formatos, incluyendo PDF, HTML, EXCEL, DMO, SALIDA, TXT
  5. Soporta plantillas PDF y Excel definidas por el usuario creación completa de sistemas de coordenadas, numerosas construcciones, evaluación de errores de formulario
  6. Admite la importación y exportación de nube de puntos, así como 3D análisis de curvas y superficies
  7. Admite mapas de compensación de errores CMM de 21 parámetros
  8. Admite compensación de temperatura y compensación de temperatura en tiempo real de la máquina/pieza de trabajo
  9. Admite bibliotecas de 14 idiomas y proporciona un cambio rápido de idioma interfaz con un botón
  10. Añadir sonda totalmente automática y de exploración incluye todas las funciones en el Versión LITE de RationalDMIS
  11. Añade sondas de sondeo totalmente automáticas y de exploración de contacto continuo
  12. Soporta todas las series de sensores Renishaw e cambiadores de sensores CAD exportación/importación, medición de mobiliario de chapa metálica/comprobación
  13. Incluyendo todas las funciones en la versión Lite de RationalDMIS contiene soluciones de chapa metálica y comprobar la medición de mobiliario con desplazamientos de material, etc.
  14. Admite la exportación/importación de CAD y conexiones directas sin problemas con el software CAD
  15. Admite la lectura y edición de capas y colores CAD
  16. Soporta la exportación de datos en formato Q-DAS y DML.
  17. ADMITE IGES, STEP, DXF, STL
  18. Identificación automática de funciones CAD, programación rápida basada en CAD, comparación de resultados en tiempo real
  19. Admite la simulación y planificación de la ruta de medición, la medición anticolisión y la planificación de medición inteligente de la ruta de medición
  20. Conexión sin fisuras CAD, sensores de todas las series, módulos de medición dedicados
  21. Otros módulos opcionales incluyen pantalla táctil, informes de red y red fuera de línea.

RACIONAL-DMIS
Taquina Series Coordinate Measuring Machine
Taquina Series Coordinate Measuring Machine
Taquina Series Coordinate Measuring Machine

Taquina Series Coordinate Measuring Machine Taquina Series Coordinate Measuring Machine Taquina Series Coordinate Measuring Machine
